Juhtpaneeli sees olev soojus ei tule ühest komponendist. Tüüpiliste soojusallikate hulka kuuluvad:
- PLC ja I/O moodul
- Toiteallikas
- Relee ja kontaktor
- Klemmiplokk ja juhtmestik
- Servoajam või astmeajam
- Trafo
- HMI või ekraan
Soojuse kogutoodang on kõigi komponentide summa. Sisetemperatuuri mõjutavad ka paneeli pindala, ümbritseva õhu temperatuur ja tihendus.
Komponentide eluiga mõjutab töötemperatuur. Enne jahutusmeetodi valimist kinnitage:
- Iga komponendi maksimaalne lubatud ümbritseva õhu temperatuur
- Praegune mõõdetud paneeli sisetemperatuur
- Paneeli pinna temperatuur
- Ümbritsev temperatuur paneeli ümber
- Paneeli tihendusseisund
Kui mõõdetud sisetemperatuur on komponendi piiri lähedal, on vaja jahutusseadet. Kui sisetemperatuur on vaid veidi kõrgem kui ümbritseva õhu temperatuur, võib sundventilatsioon olla piisav.
|
Seisund |
Soovitatav meetod |
|
Paneeli sisetemperatuur veidi kõrgem kui ümbritseva õhu temperatuur, puhas õhk |
Filtri ventilaator |
|
Paneeli sisetemperatuur 10–15 kraadi kõrgem kui ümbritseva õhu temperatuur |
Ventilaator filtriga, suurem õhuvool |
|
Paneeli sisetemperatuur 15 kraadi või rohkem üle ümbritseva õhu |
Kompressori jahutusseade |
|
Tolm, õliudu või kõrge õhuniiskusega keskkond |
Suletud-kontuuriga kompressori jahutusseade |
|
Vajalik paneeli tihendamine |
Suletud-kontuuriga kompressori jahutusseade |
Tolmuses või õlises keskkonnas olevate paneelide puhul väldib suletud-ahelaga seade tolmu sattumist ventilatsiooniavade kaudu korpusesse.
Tolmu, õliudu või kõrge õhuniiskusega keskkonnas tuleb kinnitada järgmised punktid:
- Seadme kaitsetase
- Õhu sisselaskefiltri hooldusintervall
- Kondensaadi äravoolu tee
- Paneeli tihendi seisukord
- Kinnitusklambri korrosioonikindlus
Kui keskkonnas on elektrit juhtivat tolmu või metalliosakesi, kontrollige enne paigaldamist paneeli tihendustaset.
Kui paneeli sisetemperatuur on madal ja õhuniiskus kõrge, võib aurusti pinnale tekkida kondensaat. Kinnitage:
- Drenaažitoru ei ole ummistunud
- Drenaaži väljalaskeava on elektrikomponentidest eemal
- Drenaažitoru on allapoole suunatud kaldega
- Drenaaži väljalaskeava ei ole kohas, kus vesi koguneb
Kui õhuniiskus on väga kõrge, arutage kondensaadi juhtimise lahendust tellimuse kinnitamisel.
Toide: 220V/1/50Hz.
Enne toite ühendamist kinnitage:
- Pinge ja sagedus vastavad andmesildile
- Toitekaabli ristlõige{0}}vastab seadme vooluvajadusele
- Maandusjuhe on ühendatud
- Toiteallikas on stabiilne ja sagedaste pingekõikumisteta
Ühise jaotusseadme toitel paneelide puhul veenduge, et lisakoormus ei ületaks jaotusvõimsust.
Soovitatav hooldus:
|
Intervall |
Üksus |
|
Igakuine |
Puhastage õhu sisselaskefilter, kontrollige äravoolutoru |
|
Kord kvartalis |
Kontrollige seadme töövoolu, kontrollige tihendit |
|
Iga 6 kuu tagant |
Kontrollige temperatuuriandurit, kontrollige ventilaatori laba |
|
Iga 12 kuu tagant |
Kontrollige külmutusagensi laetust, kontrollige elektriühendusi |
Hoidke varuosad: õhufilter, tihendtihend, drenaaže toru, ventilaator.
|
Sümptom |
Kontrollige |
|
Paneeli sisetemperatuur on liiga kõrge |
Filtri ummistus, ümbritseva õhu temperatuur, paneeli soojuse teke |
|
Vesi paneeli sees |
Drenaažitoru ummistunud, tihend kahjustatud |
|
Seade ei käivitu |
Toide, pinge, temperatuuri regulaatori seadistus |
|
Müra suureneb |
Ventilaatori laba, kinnituskruvid, paneeli vibratsioon |

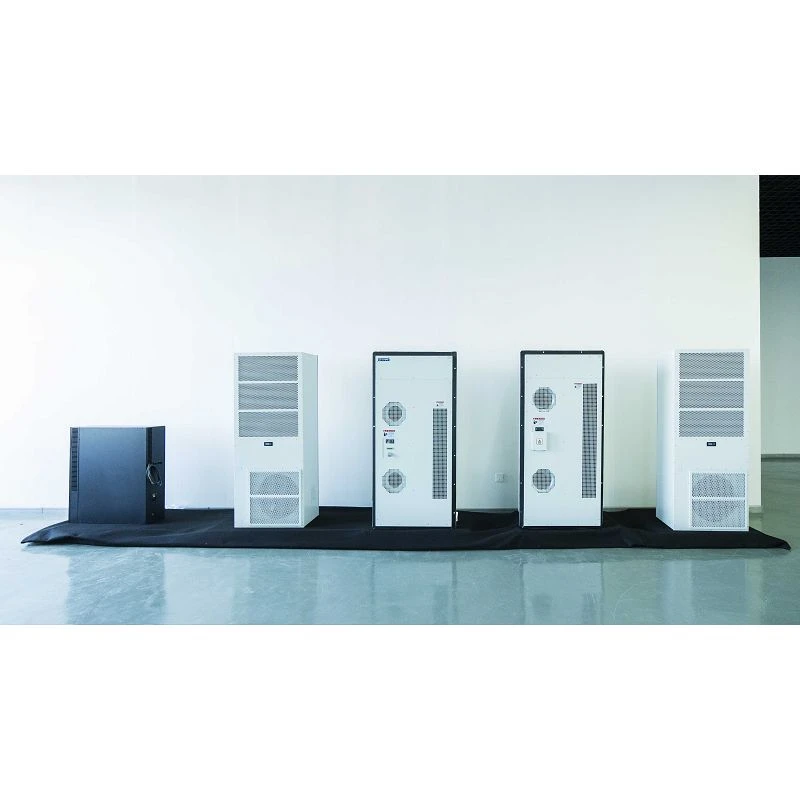

Standardkonfiguratsioon (SAS-seeria, valitud mudelid)
|
Parameeter |
Üksus |
SAS300 |
SAS450 |
SAS800 |
SAS1200 |
|
Jahutusvõimsus |
W |
300 |
450 |
800 |
1200 |
|
Toiteallikas |
V/ph/Hz |
220/1/50 |
220/1/50 |
220/1/50 |
220/1/50 |
|
Külmutusagens |
- |
R22/R134A |
Sama |
Sama |
Sama |
|
Kaitsetase (sisemine/väline) |
IP |
IP54/IP54 |
IP54/IP54 |
IP54/IP54 |
IP55/IP54 |
|
Müra |
dB(A) |
55 |
55 |
60 |
65 |
|
Mõõtmed (L × K × S) |
mm |
287×446×185 |
287×500×185 |
350×630×205 |
361×745×215 |
K: Kuidas ma tean, kas mul on vaja kompressori jahutusseadet või lihtsalt ventilaatorit?
V: Mõõtke paneeli sisetemperatuuri ja ümbritseva õhu temperatuuri normaalsetes töötingimustes. Kui sisetemperatuur on vaid veidi kõrgem kui ümbritseva õhu temperatuur ja õhk on puhas, võib filtri ventilaatorist piisata. Kui sisetemperatuur on 15 kraadi või rohkem üle ümbritseva õhu või kui keskkonnas on tolmu, õliudu või kõrge õhuniiskus, on vaja kompressori jahutusseadet.
K: Mis põhjustab juhtpaneeli sees vett?
V: Paneeli sees olev vesi pärineb tavaliselt kondensaadist, mida ei tühjendata korralikult, või kahjustatud tihendist. Kontrollige, kas äravoolutoru on ummistunud või on ülespoole kaldu. Kontrollige, kas tihend on deformeerunud või vananenud. Kui õhuniiskus on väga kõrge, arutage kondensaadi juhtimise lahendust tellimuse kinnitamisel.
